VCDS Log 从采集到分析 —— 用工具箱读懂你的发动机

为什么要拉 Log？

刷了 Stage1 程序之后，你的车到底跑得怎么样？ECU 有没有在偷偷退火？涡轮有没有达到目标压力？

光靠「体感」是不够的。 油门踩下去感觉猛 ≠ 发动机状态好。VCDS Log 能告诉你：

实际增压 vs 目标增压 —— 涡轮系统是否健康
每个气缸的退火情况 —— 燃油品质和点火时机是否合适
λ 值（空燃比） —— 全油门是偏浓还是偏稀
点火提前角 —— ECU 有没有因为爆震而推迟点火

需要用到的工具

工具	说明
5053 / VCDS 线	Ross-Tech 正版或兼容线，版本不限
笔记本电脑	Windows 系统，装好 VCDS 软件
golfr20.cn 工具箱 → Log 分析	登录后打开工具箱 → 📊 Log 分析标签，上传 CSV 自动出图
你的车	热车状态，油温水温正常

第一步：连接车辆

将 5053 线插入车辆 OBD-II 接口（在驾驶位左下方）
另一端插电脑 USB
打开点火开关（不用启动发动机）
启动 VCDS 软件，点击 "选择控制单元"
进入 01-发动机，确认能读到数据流

第二步：选择 Log 通道（关键！）

回到主界面，点击 "读取测量数据块"（"Measuring Blocks" / "Log" 按钮）。

在顶部输入框逐一输入以下组号（Group），每次输入后点击"确定"或"Go!"，确认看到对应的测量值：

组号	VCDS 中文名称	对应数值	作用
003	发动机转速 / 进气量 / 节气门角度 / 点火角	转速(RPM) + 点火提前角(°BTDC)	转速基准 + 点火时机
020	发动机转速 / λ 实际值 / λ 规定值 / λ 控制	转速 + λ 实际 + λ 目标	空燃比数据
115	发动机转速 / 增压压力实际值 / 增压压力规定值 / 占空比	转速 + 实际增压(mbar) + 目标增压(mbar)	涡轮系统状态 ← 最重要
112	发动机转速 / 油轨压力 / ...	转速 + 燃油压力	高压油泵状态（选测）
004	发动机转速 / 点火角 / ...	转速 + 点火角	点火系统

在"读取测量数据块"模式下，VCDS 最多可以同时选 3 个组（每组 4 个数值），一共 12 个通道。推荐选 003 + 020 + 115，这样能同时看到转速、增压、λ、点火角。

4 缸退火数据的特别说明

退火数据在"读取测量数据块"模式下是不直接显示的（它在"高级测量值" → "Knock Retard Cyl.1/2/3/4" 里）。如果你有 VCDS 正版，可以用高级测量值模式单独把这 4 项勾上：

退火 1 缸 (Knock Retard Cyl.1)
退火 2 缸 (Knock Retard Cyl.2)
退火 3 缸 (Knock Retard Cyl.3)
退火 4 缸 (Knock Retard Cyl.4)

然后替换掉 004 组的位置。最终 Log 通道建议：

方案	内容	适用
基础方案（3组）	003(转速/点火) + 020(λ) + 115(增压)	入门，快速看增压和λ
完整方案（高级测量值）	转速 + 增压实际/目标 + λ实际 + 4缸退火 + 点火	正版用户，含退火数据

⚠️ 重要：提高采样率！ 在选择好通道后，在开始 Log 前，找到 "采样率" 或 "Rate" 设置，选最高档（通常是 "10/s" 或 "20ms"）。默认采样率只有 2-3 次/秒，拉出来的曲线不连贯，看不出增压波动细节。

💡 确认通道和采样率后，点击 "开始 Log"，准备拉一个 3 档全油门。

第三步：拉 WOT Log

找一个安全的路段（直路、无车、视野好）：

挂 3 档，转速 1500-2000rpm 左右开始
确认前方安全
一脚油门踩到底（全油门 / WOT），保持住
一直拉到 6000-6500rpm 断油或接近红线
松油门，滑行减速
点击 "停止 Log"

⚠️ 安全第一： 拉 log 时眼睛看路，不要看屏幕！Log 数据会自动记录下来。

第四步：保存 CSV

点击 "保存" 或 "导出"
格式选 CSV
文件名建议包含日期和燃油标号，例如 log-2026-06-20-95油.CSV

第五步：上传到工具箱

上传流程很简单：

步骤	操作	说明
①	点击左侧日志列表上方的 "+ 上传 CSV" 按钮	按钮在日志列表顶部，蓝色高亮
②	在文件选择框中选中刚才保存的 `.CSV` 文件	建议文件名含日期和燃油标号
③	等待自动解析	页面顶部的状态文字会显示"解析中..."
④	页面自动刷新，日志出现在左侧列表中	选中即可看到图表和报告

💡 上传后默认选中最新上传的 Log，直接就能看到增压曲线、λ 空燃比、退火图表和分析报告，无需额外操作。

第六步：读懂工具箱里的图表

每张图表顶部有图例（颜色对应不同气缸或对比组），鼠标悬停在曲线上可查看具体数值。

以下图表来自你的真实 Log 数据（3档WOT 95油 · Golf R Mk6 Stage1），上传后工具箱自动生成。

① 增压曲线

增压曲线

蓝线 = 实际增压压力
红线 = 目标增压压力
看蓝线是否紧贴红线，高转掉压是否过大

② 转速 / 负荷

转速负荷

蓝实线 = 转速 (左轴)
红虚线 = 负荷 (右轴)
看转速是否线性上升，负荷在全油门区间是否稳定

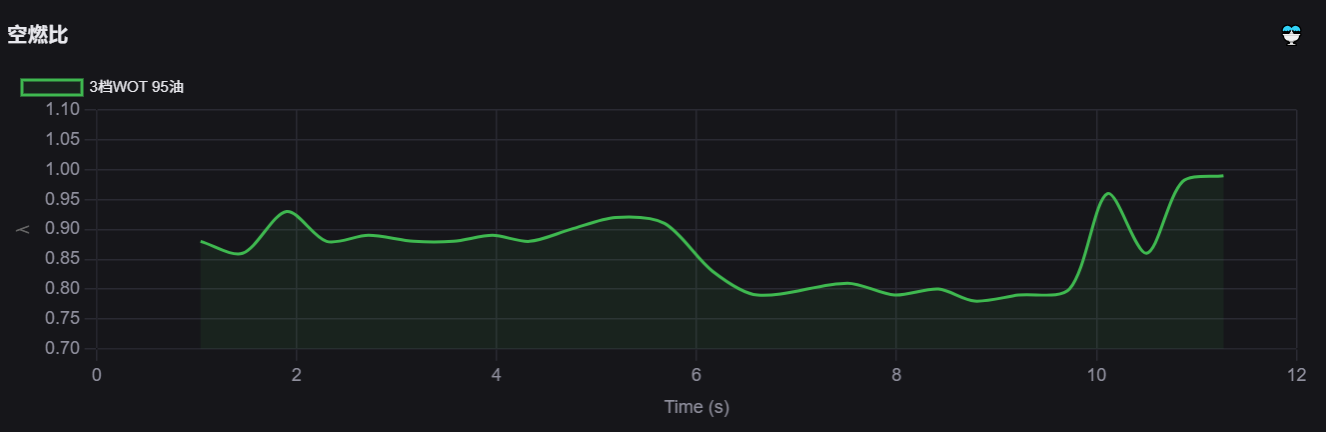

③ λ 空燃比

λ 空燃比

绿线 = λ 实际值
橙线 = λ 目标值
全油门时 λ 应在 0.77-0.85 之间（偏浓 ✅）

④ 退火图表（最关键）

退火图表

不同颜色代表不同气缸（Cyl 1-4）
数值越高 = 退火越严重
如果 5000-6000rpm 区域多条线同时走高 → 建议换 98 号汽油

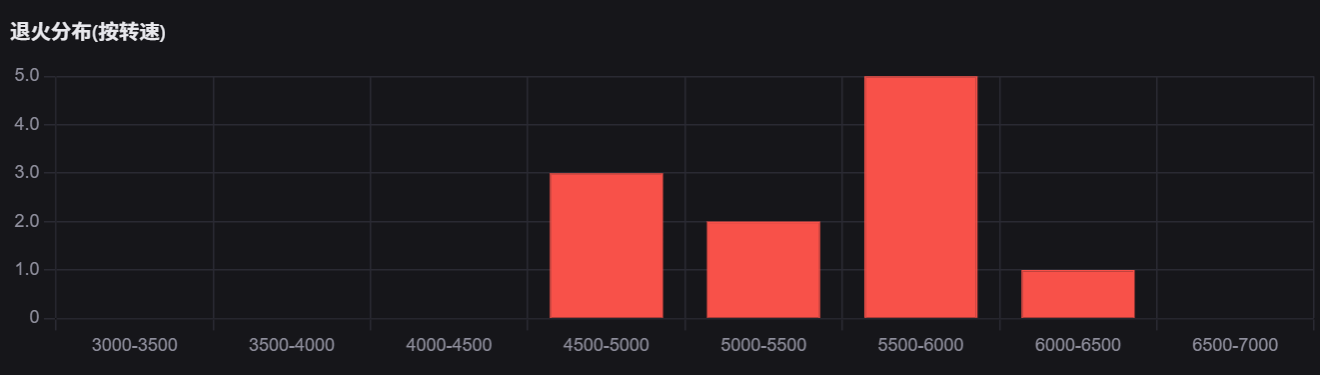

④-① 退火分布图（按转速）

退火分布

横轴 = 转速区间，纵轴 = 退火次数
哪个转速区间退火最多，一目了然
配合 3D 热力图一起看，定位退火热点

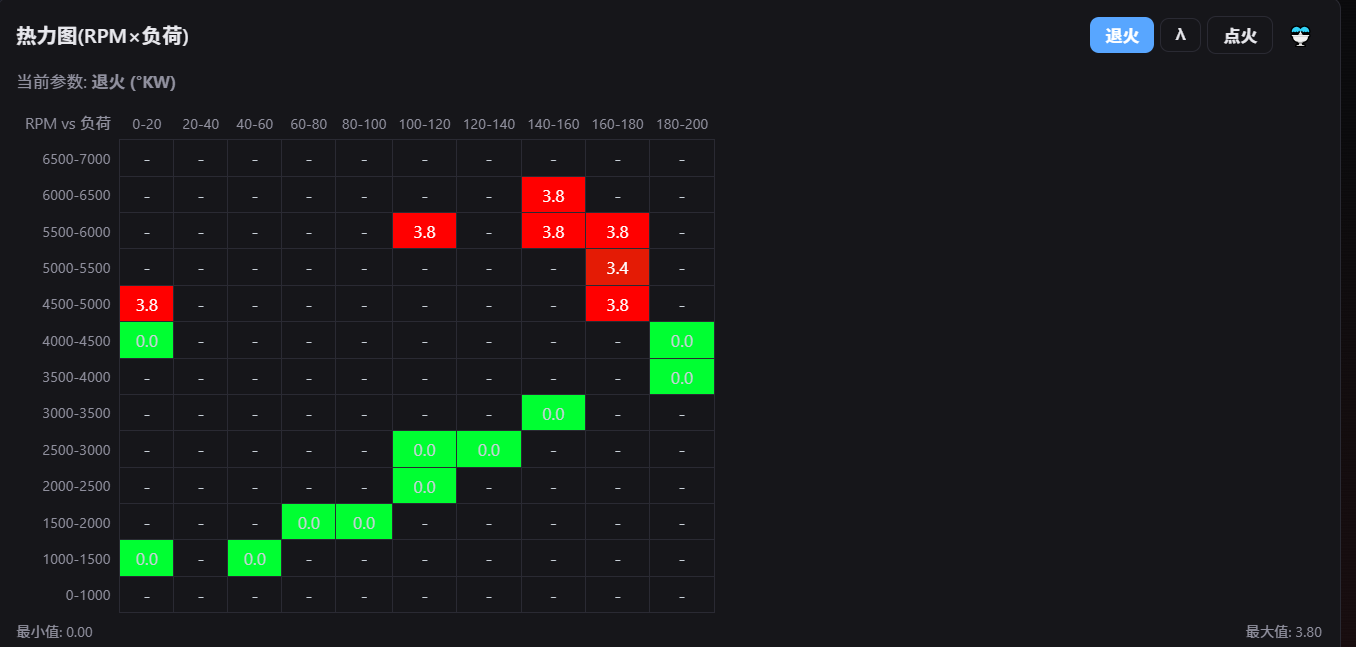

④-② 退火 3D 热力图

退火3D热力图

横轴 = 转速区间，纵轴 = 4 个气缸
颜色深度 = 退火严重程度（越红越严重）
鼠标悬停原图可查看具体数值
快速定位：哪个缸在哪个转速区间退火最多

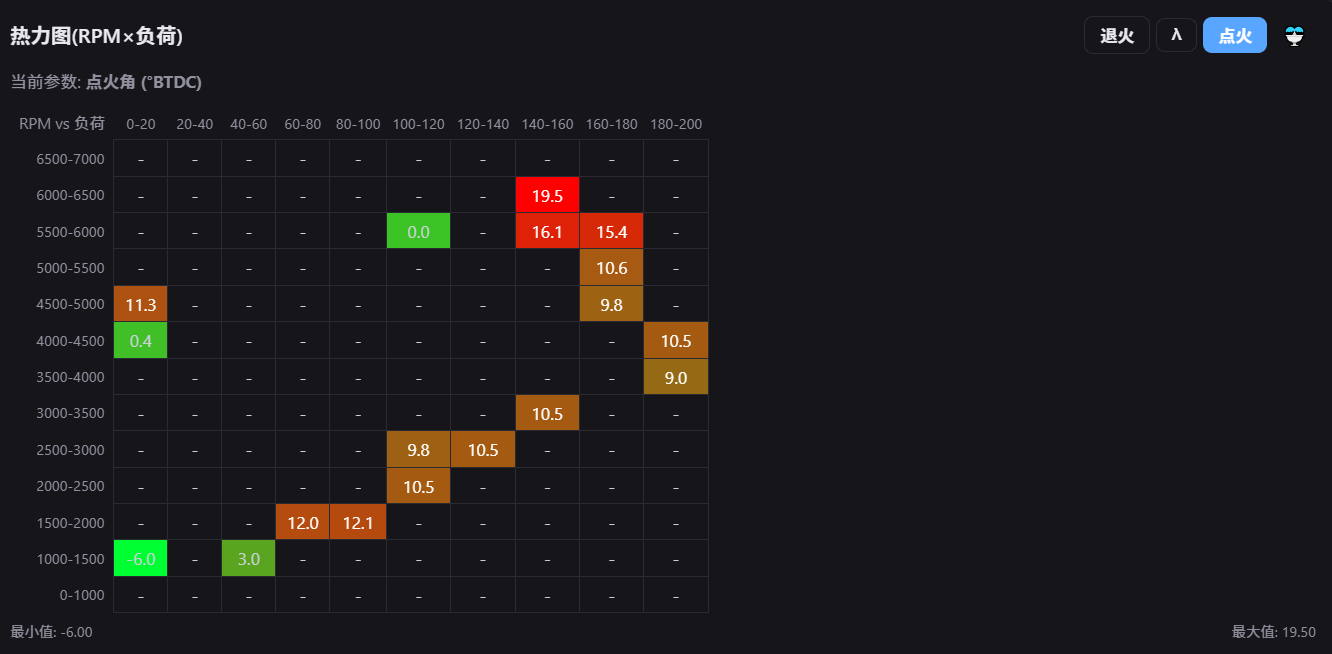

⑤ 点火角

点火角

全油门推进时点火角应稳定提前
曲线突然下掉 → ECU 正在退火

第七步：自动分析报告

上传 Log 后，工具箱不仅生成图表，还会自动输出一份中文分析报告，涵盖增压、退火、λ、点火、负荷五个维度的详细解读。

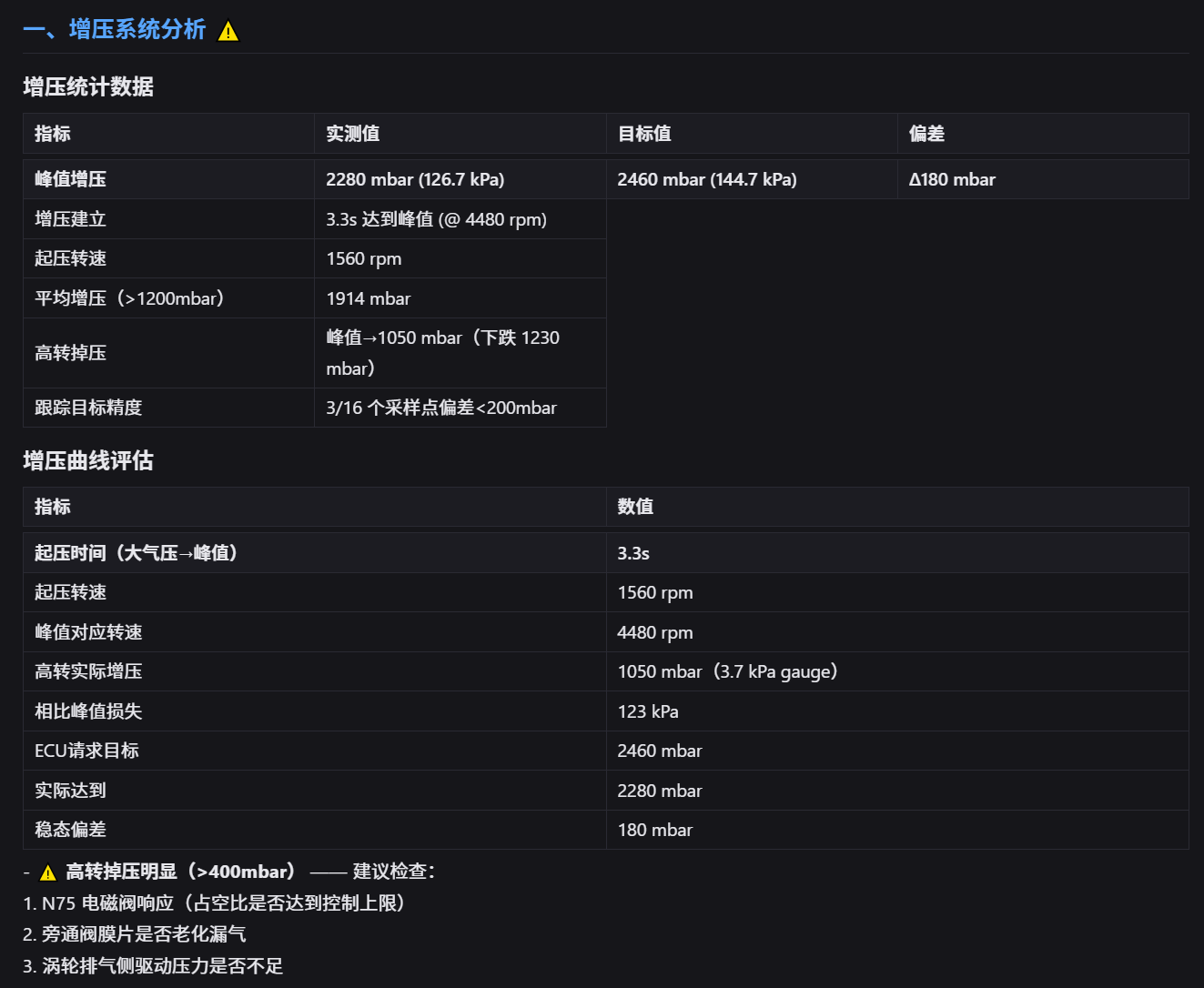

增压系统分析

峰值增压 / 增压建立时间 / 高转掉压 / 跟踪目标精度
自动判断：✅ 正常 / ⚠️ 关注 / 🔴 问题

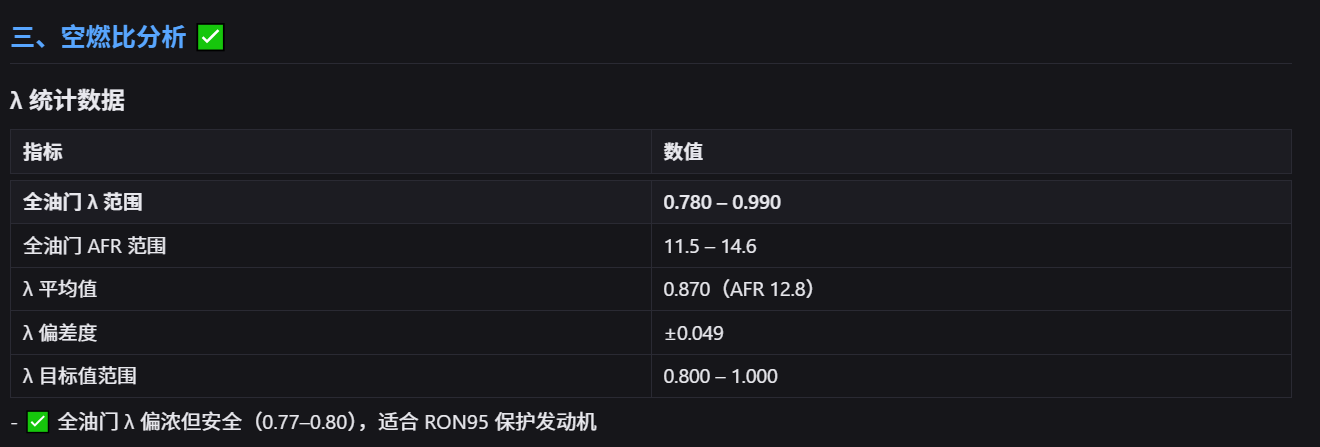

空燃比分析

λ 范围 / AFR 范围 / 平均值 / 偏差度
全油门 λ 是否在安全范围内

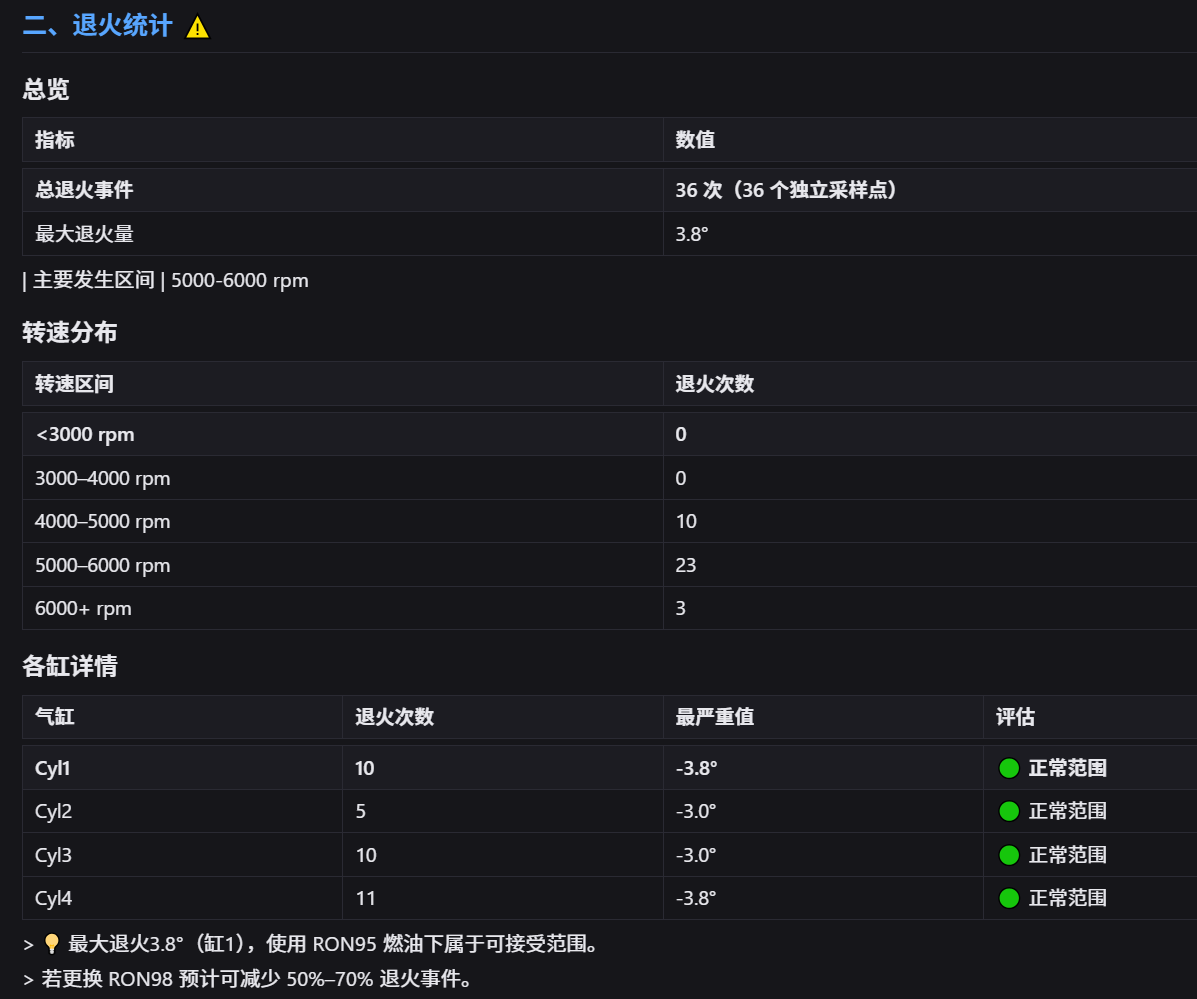

退火分析

总退火事件 / 最大退火量 / 各缸详情
主要发生转速区间

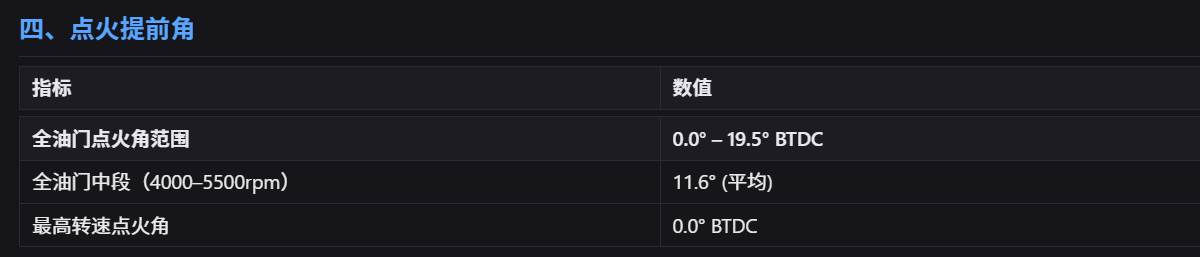

点火提前角分析

全油门点火角范围 / 中段平均值 / 最高转速点火角
是否有点火被推迟的情况

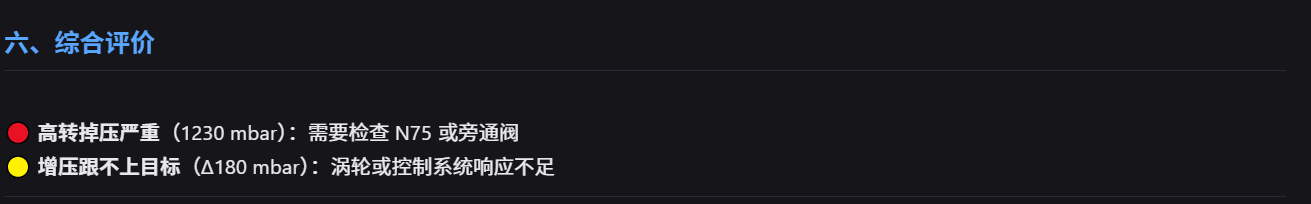

综合评价

综合分析

一键总结：增压系统状态、退火风险、空燃比安全、整体评价
维修建议（例如：建议检查 N75 / 建议换 98 汽油 / 一切正常）

以上报告数据来自你拉的真实 Log，上传后工具箱自动生成，无需手动计算。

顶部数据卡片快速导读

在图表上方，工具箱自动计算了 5 个核心指标卡片，一眼判断状态：

指标	你的数据	参考值	状态
🔵 峰值增压	2280 mbar	目标 2460 mbar	⚠️ 偏差 180
🔴 增压偏差	180 mbar	< 200 mbar	⚠️ 偏高
🟠 最高转速	6040 rpm	> 5800 rpm	✅ Stage2 级
🟢 λ WOT	0.78	0.77-0.85	✅ 偏浓安全
🔴 退火次数	36 次	< 50 次	🟡 最大 3.8°

绿色 ✅ = 正常 · 黄色 🟡 = 关注 · 红色 🔴 = 需处理

数据解读快速指南

增压	空燃比	退火	结论	建议
实际 ≈ 目标	λ 0.77-0.85	< 3°	✅ 状态很好	程序匹配，放心开
实际 < 目标	λ 正常	正常	⚠️ 涡轮/管路漏气	检查 N75 阀、旁通阀
正常	正常	3-6°	🟡 需升级燃油	建议换 98 号汽油
正常	> 0.90	严重	🔴 立即检查	油泵/喷油嘴可能有问题

工具优势总结

传统做法	工具箱做法
CSV 文件用 Excel 手动看	上传后自动生成 5 张图表
自己算峰值/平均值	自动统计增压/退火/λ 卡片
凭经验判断好坏	颜色标注健康/警告/危险
没有参考值对比	预设 Stage1/Stage2 参考范围
只能看一条 Log	支持多条对比模式
无报告	一键生成中文版分析报告

进阶：对比模式

点击左侧的 "对比模式"，可以同时选中多条 Log 进行对比分析：

改前 vs 改后：换了头段/中冷后对比差异
95 vs 98 汽油：看高标号燃油是否减少退火
不同程序对比：Stage1 vs Stage2 vs 原厂

有了一条好的 Log 数据？登录 golfr20.cn → 工具箱 → 📊 Log 分析，上传看看你的发动机状态。
